不（bú）幹膠材料標簽在模切中排廢易（yì）斷裂？怎麽辦？

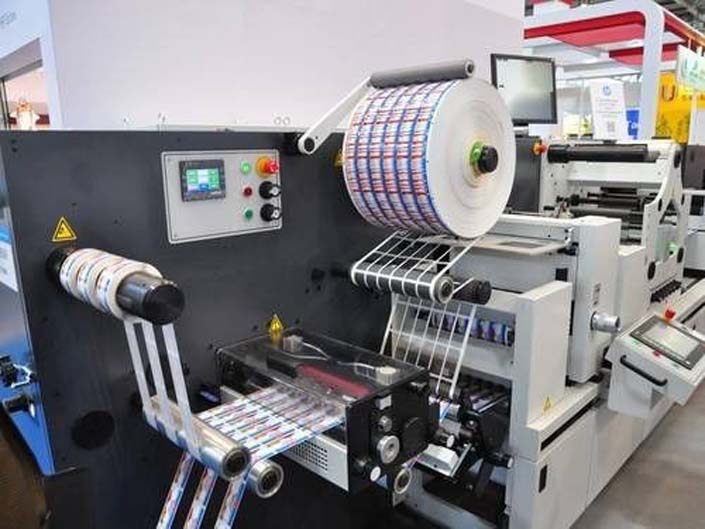

1.工藝設計不合理或（huò）廢料排放（fàng）過細
目前（qián），市場上許多用於可變（biàn）信息打印的標簽都有容易撕裂的（de）虛擬刀（dāo）線（xiàn）。由於設備的（de）限製，一（yī）些不幹膠標簽加工企業不得不將（jiāng）虛線刀和框架刀放置在同一模切位置；此外，由（yóu）於成本和價格因素的影響，廢物排放邊緣的設計非常精細，通常隻有（yǒu）1mm寬（kuān）度。這種模切工藝對標簽材料的要求極高，稍有（yǒu）不慎就會導致廢（fèi）物排放邊緣斷裂，從而影響生產效率（lǜ）。

建議在條件允許的情況下，不幹膠標簽加（jiā）工企業應盡量將易（yì）撕裂的刀線與標簽框架分開進行模切，這樣不僅可以降低廢料排放和斷裂的頻率，而且可以大大提高模（mó）切速度。無條件企業（yè）可以通過以下方式解決這一問題。

1)調整虛線刀的比例。一般來說，虛（xū）線切口排列越密集，越（yuè）容易出現廢易斷（duàn）裂。因此，我（wǒ）們可以調整虛線刀的（de）比例，例如2∶1（每隔1mm切開2mm）這樣排廢邊斷裂（liè）的幾率就會大大降低（dī）。

2）刪除虛擬刀線（xiàn）超出標簽框架的部分。在許多模（mó）切版本中，虛線刀（dāo）將（jiāng）排放得更長，超過標簽框架。如果廢（fèi）物排放邊緣相對較窄，虛線（xiàn）刀將（jiāng）切斷已經很窄的廢物排（pái）放邊緣，導致廢（fèi）物排放邊緣容易斷裂。在這種（zhǒng）情況下，突出標簽外框的虛線刀可以通（tōng）過整形銼刀銼掉，這樣可以大大提高廢物排（pái）放邊緣的強度，使（shǐ）廢物（wù）排放邊（biān）緣不易斷裂。

2.原材料抗拉強度低
有些材料（liào），如光粉紙(也稱（chēng）鏡麵銅板紙)，纖維短，相對脆弱。在模（mó）切和排廢過程中（zhōng），排廢邊緣的抗拉強度（dù）低於設備（bèi）的排廢張力，容易斷裂。
在這種情（qíng）況下，有必要盡量減少設備的廢物排放張力。如果設備的廢（fèi）物排放張（zhāng）力已（yǐ）經調（diào）整到最低限度，仍然不能解決問題，那麽在（zài）早期工藝設計中需要設計更寬的廢（fèi）物排放邊緣（yuán），以確保廢物排放邊緣在模切過程中不會頻繁斷裂。

3.原料破口
不幹膠材料的斷裂（liè）也容易導致（zhì）廢物排放邊（biān）緣的斷裂。這個問題很容易找到。這篇文章不（bú）會重複。需要注（zhù）意的（de）是，一（yī）些不幹膠材料的邊緣（yuán）斷裂相對較小，不容易找到，需要仔細觀察才能找到。如果出現此類問題，請在模切前（qián）清除不（bú）良材（cái）料。

4.模切（qiē）刀具缺陷
模切（qiē）刀有缺陷，容（róng）易導致廢物排放邊緣斷裂。例如，刀口邊緣有一個小間隙，這將導致不（bú）幹（gàn）燥的（de）橡膠（jiāo）表麵材料不能完全切斷。與其他（tā）部件相比，未切（qiē）斷的部力（lì）更集中，容易斷裂（liè）。這種現象更容易判斷，因為斷裂的位置是固定的。在（zài）這種情況下，損壞的刀模需要在模切之前進行（háng）修複。

5.粘（zhān）合（hé）劑流動性過強或塗膠量過大
不幹膠材料（liào）中膠粘劑的塗布量（liàng）對不幹膠材料的模切性能有很大影響。一（yī）般在模切設備中，不幹（gàn）膠材料在（zài）模切後不會立（lì）即（jí）排（pái）出廢物，而是繼續向（xiàng）前傳遞一段距離（lí），直到廢物排放站才開始排出廢物（wù）。如果膠粘劑塗層過（guò）厚，膠粘劑會在從模切站到廢（fèi）料排放站的傳（chuán）輸（shū）過程中回流（liú），導致切割的不幹膠麵材料（liào）再次粘在一起，導致廢料排放邊緣拉起時因粘連而斷裂。

一般來說（shuō），水溶（róng）性丙烯酸（suān）膠粘劑的塗布量應（yīng）為18~22g/m2之間，熱熔膠的塗布量應為15~18g/m在（zài）2之間，超過這一範圍的不幹膠材料，廢物排放邊緣斷裂的概率將大大提高。即使（shǐ）一些（xiē）粘合劑的塗層量很小，也很容（róng）易導致廢物排放和（hé）粘附，因為（wéi）放和粘附。

如（rú）果出現這樣（yàng）的（de）問題，首先可以觀察廢物排放邊緣和標簽之間是（shì）否存在嚴重的拉絲現象。如果（guǒ）拉絲現象嚴重，說（shuō）明粘合劑塗層量（liàng）大或流動性強。這個問題可以通過在模切刀上塗抹一些矽油添加劑或（huò）通過電熱棒加熱來解決。矽油添加劑能有效降低粘合劑的回（huí）流速度，而加熱（rè）粘合劑材料可以快速軟化粘（zhān）合劑（jì），從而降低拉（lā）絲程度。

以上（shàng）都是比較常見的一些不幹膠材料標簽模切中排廢易斷裂的（de）情況，當然還有其他一些意想不到的問題。關注小編，下期（qī）分享~
