如（rú）何檢測不幹膠材料黏合劑性能（néng）?

       不幹膠材料點合劑的性能，在實驗室內可（kě）通過測試標簽材料特定的物理指標來實現。 點合劑所塗布材料的硬度和強度可（kě）能影響黏合（hé）劑的特性，所以點合劑的檢（jiǎn）測要把黏合劑和表（biǎo）麵材料結合後進行。

1.初始黏度。 檢測初始黏度的方（fāng）法有兩種。

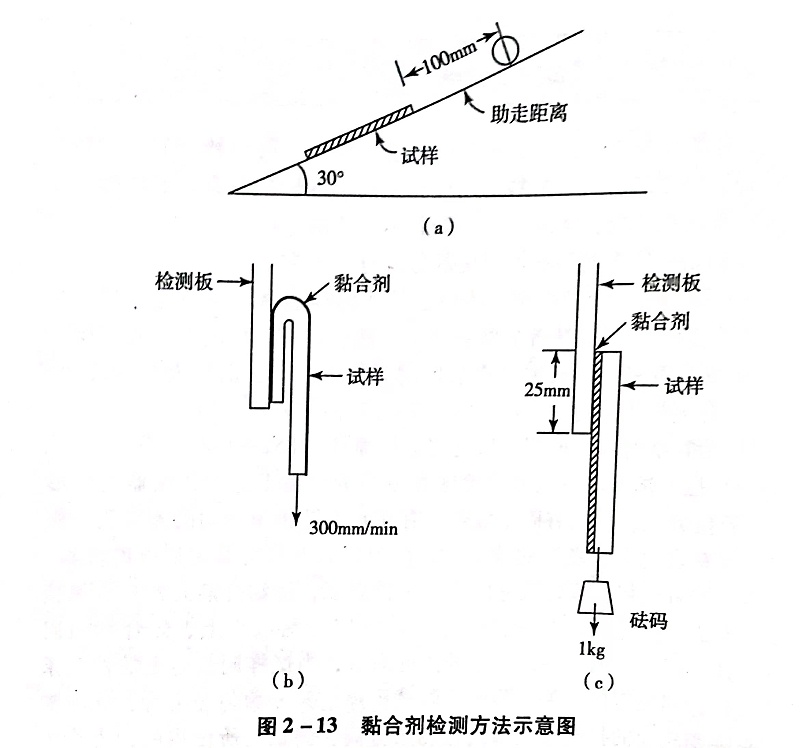

a 斜麵（miàn）滾球法。 首先, 將規定尺寸的樣品材（cái）料去掉底紙後，黏結麵向上固（gù）定在（zài）試驗（yàn）裝置（zhì）的傾斜板上，然後將一鋼球滾過平放在傾斜板上的黏合劑表麵。 根據規（guī）定長（zhǎng）度的黏（nián）結麵能粘住的最大鋼球尺寸，評價黏合劑初始黏度的大小， 如圖2-13(a)所示。初始黏度的詳細檢測方法見國家標準GB 4852-1984。

b. 拉力試驗法。 拉力試驗法在專門的儀（yí）器上進行，儀器的外形同普通拉力機，機上有固定板台，有在垂直導軌中滑（huá）動（dòng）的測試頭，板台上裝有表麵清潔光滑的檢測條，而測試（shì）頭上裝有固定試樣的夾具。檢測前，首先將一規定尺寸（cùn）的樣品去掉底紙，使黏合劑（jì）向外並首尾接觸，形成（chéng）一圓環狀。 然後將試樣一端固定在（zài）測試頭上、黏（nián）合劑麵（miàn）向下（xià），開始試驗。 測試頭（tóu）以一定的速度向下，當試樣同板台上的檢測條接觸並達到規定的接觸麵積時，測試頭停（tíng）止並開始勻速上升，此時（shí）測試頭要用相應的拉力使試樣同檢測條分離，測試頭所使用的拉力作為評價黏合劑初始黏度的（de）大小。測試頭的拉力數據可在計算機上顯示，單位為kgf/cm或 N/cm。

2.剝（bāo）離強度。 剝離強度在（zài）拉力試驗機上進行（háng），在規定的環境條件下，將指定規格的試樣去（qù）掉底紙後（hòu）貼到檢測板上，並用標準質量的橡（xiàng）膠輥滾壓。檢測板的（de）材料一（yī）般用玻（bō）璃、不鏽鋼、高壓聚乙烯塑料和其他特定的材料。試樣貼到檢測板（bǎn）一段時間後（hòu），將檢測板固定在（zài）平台上，並揭開試樣一端固定在試驗（yàn）機（jī）測試（shì）頭（tóu）上，然後測試頭（tóu）以一定的速度和角（jiǎo）度將試樣從檢（jiǎn）測板上揭下或破（pò）壞，此時試驗機上所顯示（shì）的力稱為試樣的剝離（lí）強度。單位（wèi）為kgf/cm或 N/cm。
測試角度有180°和90兩種,一般紙張類麵料采用90°角。試樣從貼到檢測板上到開始檢測的時間可以是10分鍾、1小時、1天或者（zhě）幾個星期（qī）,以比較黏合劑（jì）在不同（tóng）時間的黏結特性，如圖2-13(b)所示。黏合劑的剝離強度試驗方法（fǎ）可參考國家標準GB 2792—1981。

3.持黏性。 測試方法（fǎ）是將一個特定尺寸的試樣, 一端去掉底紙並（bìng）以一定（dìng）麵積的試樣貼到不鏽鋼檢（jiǎn）測板上，另一端裝有一定質量的礎將這一整體放在試驗架上，在礎碼重力的（de）作用下試樣沿檢測板位通過觀察試樣在（zài）一定時間內、不同重力作用下的位移量（liàng）或下落時（shí）間，來評價黏合劑的持黏性或軟硬程度。 軟的黏合劑的內聚力低，在試驗中試樣的位移量或下落時間都比硬的黏合劑大或短。檢測方法如圖2-13(c)所示。
黏合劑持黏（nián）性的（de）檢測方法可參考國家標準GB 4851-1984。
